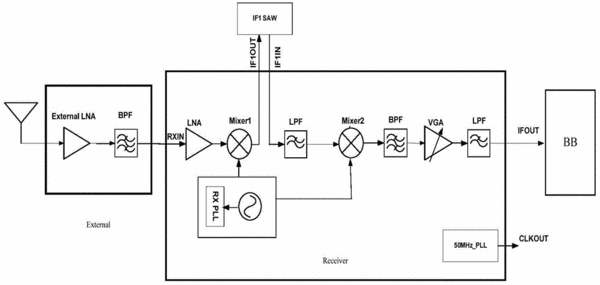

摘要：一種抗4G干擾的北斗、GPS多模收發一體化導航通信模塊，包括北斗一代RDSS單元、北斗二代RNSS/GPS單元、電源處理單元、連接器和金屬盒體；北斗一代RDSS單元和北斗二代RNSS/GPS單元都載在一塊PCB板上；電源處理單元為北斗一代RDSS單元和北斗二代RNSS/GPS單元供電；收發處理通道采用的是抗4G干擾射頻收發電路，包括依次連接的低噪聲放大器LNA、第一級混頻器Mixer1、第一低通濾波器LPF、第二級混頻器Mixer2、帶通濾波器BPF、可變增益放大器VGA和第二低通濾波器LPF；第二低通濾波器LPF的信號輸出端連接基帶處理模塊；所述第一級混頻器Mixer1輸出的射頻信號IF1OUT到第一中頻聲表面波濾波器IF1SAW，IF1SAW輸出射頻信號IF1IN到第一低通濾波器LPF的輸入端。本發明解決了4G信號對北斗一代RDSS接收干擾問題。
- 專利類型發明專利
- 申請人江蘇博納雨田通信電子有限公司;
- 發明人余華偉;張文;孫小鵬;陳偉榮;
- 地址210000 江蘇省南京市玄武區黃埔路2號黃埔科技大廈B座16樓
- 申請號CN201410655877.4
- 申請時間2014年11月17日
- 申請公布號CN104483685B
- 申請公布時間2017年03月22日
- 分類號G01S19/33(2010.01)I;
