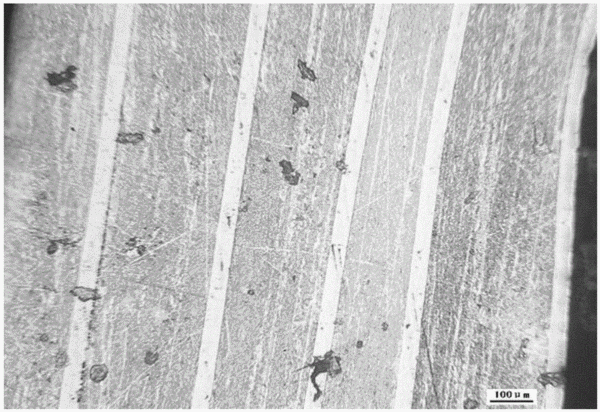

摘要:本發明公開了一種層狀增韌ODS鋼及其制備方法,屬于鋼結構材料領域。層狀增韌ODS鋼包括相互交替層疊的基體層和增韌層,基體層包括母粉、Ti、Y2O3以及CrN,增韌層包括金屬鉭片。一種制備該層狀增韌ODS鋼的方法包括:S1將母粉、Ti、Y2O3以及CrN混合后在惰性氣體保護下進行機械合金化;S2將步驟S1獲得基體粉末和金屬鉭片交替層疊獲得待燒結體;S3在惰性氣體保護下對待燒結體進行放電等離子燒結,燒結溫度為900℃~1100℃,燒結壓力為90Mpa~100Mpa。本發明方法制備的層狀增韌ODS鋼與國內外典型的ODS鋼相比,其強度和斷裂延伸率可分別提高125%、16.8%。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人索進平;張穎;劉大為;周同;王艷;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410654672.4
- 申請時間2014年11月18日
- 申請公布號CN104476842B
- 申請公布時間2016年06月29日
- 分類號B32B15/01(2006.01)I;B32B37/06(2006.01)I;C22C33/02(2006.01)I;C22C38/28(2006.01)I;
