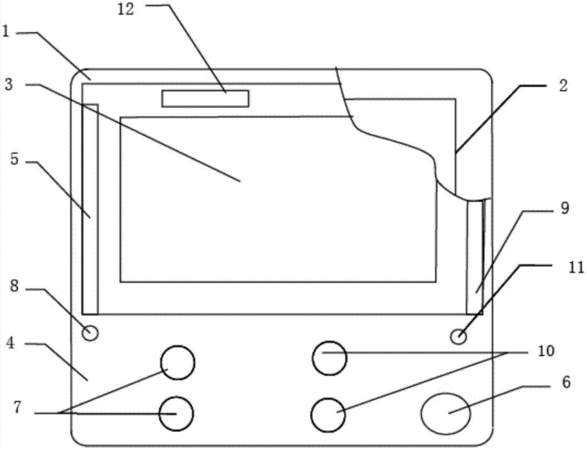

摘要:本實用新型屬于溫控器技術領域,尤其涉及一種防火溫控器,包括殼體、電路板、數字顯示屏、控制面板、溫度傳感器、濕度傳感器、濕度調節按鈕、濕度報警指示燈、信號發射器、散熱扇、防火層,電路板分為分析-控制電路板、電源電路板、采集-轉換電路板,濕度傳感器設置在殼體的表面;濕度傳感器、濕度調節按鈕、濕度報警指示燈、信號發射器均與電路板連接;散熱扇設置在所述電路板與殼體之間,殼體上與散熱扇相對應的位置設有散熱孔,防火層設置在殼體的表面,本實用新型通過在殼體的表面設置防火層,具有防火、阻燃的效果;在電路板的位置設置散熱扇,能夠排除電路板產生的熱量,延長電路板的實用壽命,電路板各部分獨立工作,散熱效果更好。
- 專利類型實用新型
- 申請人天津市金鳳來儀科技有限公司;
- 發明人蔡敏;
- 地址300384 天津市南開區華苑產業區鑫茂科技園綜合樓五層515室
- 申請號CN201320593820.7
- 申請時間2013年09月25日
- 申請公布號CN203520204U
- 申請公布時間2014年04月02日
- 分類號G05D27/02(2006.01)I;
