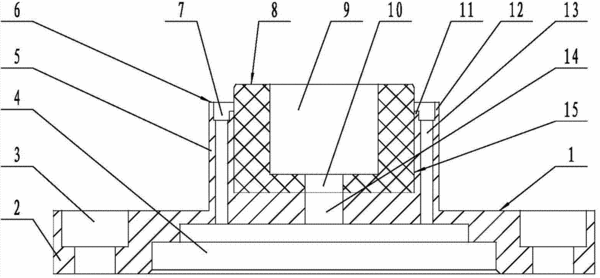

摘要：本發明涉及一種真空吸盤，包括吸盤本體與盤片支架；所述盤片支架為圓柱體；所述吸盤本體包括吸盤軸及位于所述吸盤軸一端的安裝法蘭，所述吸盤軸的另一端加工有吸盤軸中心槽，所述吸盤軸中心槽內可拆卸地安裝有所述盤片支架，所述吸盤軸中心槽周圍的所述吸盤軸的壁體內設置有多個軸向的貫通的氣孔；所述吸盤軸的軸端面上設置有環形凹槽。本發明包括吸盤本體及可拆卸地安裝在吸盤本體內的盤片支架，采用分體式結構，便于加工與盤片盤面相接觸的平面部分；盤片支架可以拆卸，可根據盤片厚度的不同更換不同的盤片支架，使得吸盤應用更高效更方便；凹槽可減小接觸平面的面積，增大吸附盤片的表面積，使得盤片被吸附得更穩更牢。
- 專利類型發明專利
- 申請人無錫微焦科技有限公司;
- 發明人何繼中;
- 地址214125 江蘇省無錫市錦溪路100號軟件園B區6402
- 申請號CN201410189183.6
- 申請時間2014年05月06日
- 申請公布號CN103967919A
- 申請公布時間2014年08月06日
- 分類號F16B47/00(2006.01)I;B25B11/00(2006.01)I;
