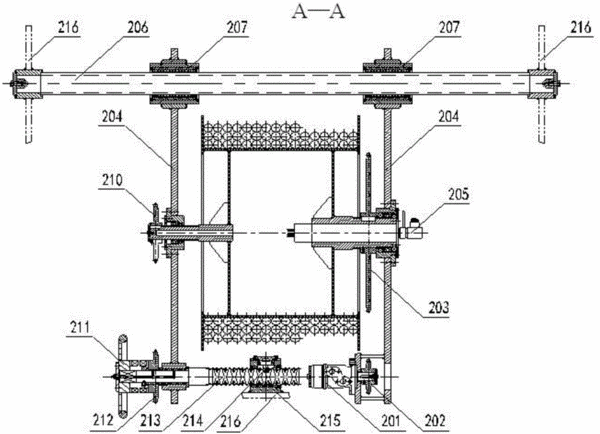

摘要：一種水下卷筒移動式中性纜排纜機構，包括：兩個相對設置的平移滑架，安裝在兩平移滑架之間的卷筒，平移滑架的上部設有一導軌；位于卷筒的下面的兩平移滑架之間安裝有一排纜機構；兩側平移滑架上分別安裝有一組鏈輪傳動機構；其中，一組鏈輪傳動機構驅動卷筒轉動；另一組鏈輪傳動機構驅動排纜機構轉動；排纜機構中的螺母月牙板上的尾部軸柄嵌入在一固定滑塊的徑向圓柱孔內，固定滑塊又與中繼器的機架相固接，通過雙向螺桿與螺母月牙板之間的螺紋旋合作用，使螺母月牙板在雙向螺桿端部換向時繞其軸線發生擺動，進而帶動平移滑架移動。本發明的卷筒不僅能夠繞自身的軸線轉動，而且，又能夠隨著滑架平移機構沿著其軸線方向往復移動，提高了排纜質量。
- 專利類型發明專利
- 申請人中國海洋石油總公司;海洋石油工程股份有限公司;中國船舶重工集團公司第七〇二研究所;
- 發明人李志剛;尹漢軍;王帥;張美榮;趙俊海;何寧強;李麗娜;彭小佳;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201410366121.8
- 申請時間2014年07月29日
- 申請公布號CN104140018A
- 申請公布時間2014年11月12日
- 分類號B65H75/38(2006.01)I;B65H75/44(2006.01)I;
