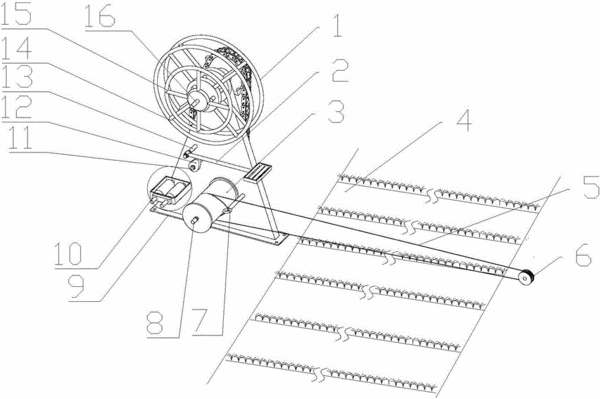

摘要：本發明涉及一種大田水肥一體化適用的微噴帶快速鋪卷裝置與方法，包括機架、絲桿軸、套筒軸、卷帶輪盤、擺動機構、導向機構和傳動機構；絲桿軸通過軸承安裝在機架頂端孔內，絲桿軸軸承端面與機架正面重合；有銷軸孔的一端穿過機架頂端孔并延伸出一段距離；套筒軸通過軸承安裝在機架頂端孔內；擺動機構包括固定軸、擺動桿、凸輪軸、凸輪；卷帶輪盤包括內轉盤、支撐軸、外轉盤和壓緊轉盤；導向機構包括滾輪軸、滾輪支架和滾輪；傳動機構包括電機、電機座、定滑輪軸、定滑輪、動滑輪、撥線環、繩線、大鏈輪、小鏈輪擺動鏈輪和鏈條；本發明顯著提高了微噴帶鋪放的質量，大大減少了因微噴帶鋪放不平使帶噴灑不均勻的問題。
- 專利類型發明專利
- 申請人山東農業大學;
- 發明人苑進;郝明;李揚;王東;劉雪美;
- 地址271018 山東省泰安市岱宗大街61號
- 申請號CN201610539673.3
- 申請時間2016年07月08日
- 申請公布號CN106044406A
- 申請公布時間2016年10月26日
- 分類號B65H75/38(2006.01)I;B65H75/44(2006.01)I;
