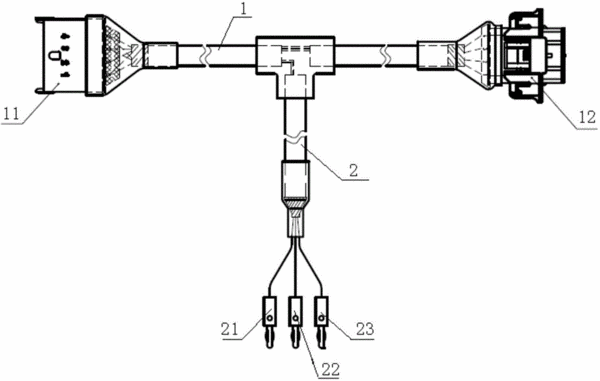

摘要：實用新型公開了一種發動機電子機油壓力傳感器檢測線束。該檢測線束包括：串接線束，其兩端分別具有傳感器信號輸出端插接器和ECU信號接收端插接器，傳感器信號輸出端插接器與待檢測電子機油壓力傳感器的輸出插口適配插接，ECU信號接收端插接器與傳感器ECU信號接收插口適配插接；測試線束，與串接線束并聯，輸出端與萬用表連接，并通過萬用表直接顯示其輸出電壓。該檢測線束通過并聯輸出電路來測試電子機油壓力傳感器的輸出信號，從而判定傳感器性能，能夠在不拆卸電子機油壓力傳感器的情況下，現場判定其性能，便于進一步確定機油壓力報警故障的真正原因，簡化了檢修過程，提高了檢修效率，減少了誤判發生。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人陳健良;吳子喬;黃柏梨;羅程;崔騰;呂有清;梁存鵬;鄺金吉;戚艷萌;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320628307.7
- 申請時間2013年10月12日
- 申請公布號CN203479460U
- 申請公布時間2014年03月12日
- 分類號G01L27/00(2006.01)I;
