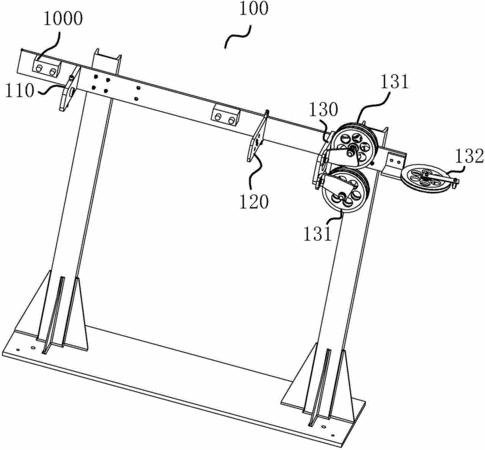

摘要:本發明公開一種反絞對絞線收線裝置,其包括分線架以及多個收線架;所述分線架包括架體以及依次間隔設置于架體上的多個分線板,每一分線板上均設置有骨架穿孔以及圍繞骨架穿孔均勻設置的多個線纜穿孔;沿收線方向,分線板上的骨架穿孔和線纜穿孔的面積逐漸增大;所有分線板上的骨架穿孔的中心點處于同一軸線上且沿收線方向相鄰分線板上線纜穿孔與骨架穿孔的中心點距離逐漸增大;最前端分線板外側設置有用于檢測對絞線節距位置的傳感器。本發明使得反絞的線纜在進入分線架上之前已經逐漸處于分散的狀態從而能夠很好的被分線架分散而進入各自的收線架被收取。
- 專利類型發明專利
- 申請人浙江一舟電子科技股份有限公司;
- 發明人陳靜;白建國;朱江南;馮帆;竺永宏;馬應科;
- 地址315100 浙江省寧波市鄞州區姜山鎮科技園區環鎮北路31號
- 申請號CN201410152116.7
- 申請時間2014年04月15日
- 申請公布號CN103956224A
- 申請公布時間2014年07月30日
- 分類號H01B13/02(2006.01)I;
