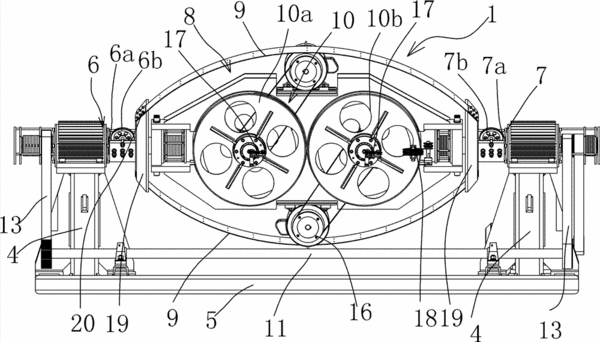

摘要：本發明屬于機械技術領域，提供了一種絞對機，包括放線機構、收線機構以及牽引機構，牽引機構牽拉線纜運動，放線機構包括機架和機座，機架設置在機座上，機架的左側和右側分別設置有前主軸部件和后主軸部件，在前主軸部件和后主軸部件之間設置有第一搖籃組件，第一搖籃組件包括有對稱分布在前主軸部件和后主軸部件之間的絞弓以及放線盤，線纜放置在放線盤內，再經第一搖籃組件中的絞弓絞成具有兩倍扭絞距的成股線纜，最后輸送到收線機構中進行收線。本發明的優點在于可以將線纜絞成具有四倍扭絞距的成股線纜，提高了加工工作效率，由于各個部件相互配合牽引線纜，傳動穩定性好，加工的過程中不會對線纜造成損傷，保證了加工產品的質量可靠性。
- 專利類型發明專利
- 申請人浙江一舟電子科技股份有限公司;
- 發明人白建國;李鵬;陳靜;王國強;竺永宏;朱江南;
- 地址315191 浙江省寧波市鄞州區姜山鎮科技園區環鎮北路31號
- 申請號CN201110365136.9
- 申請時間2011年11月17日
- 申請公布號CN102412030B
- 申請公布時間2013年04月17日
- 分類號H01B13/02(2006.01)I;
