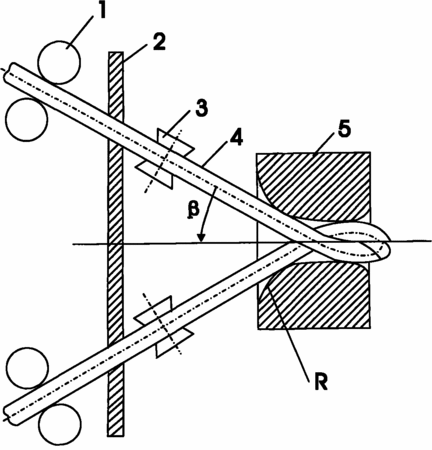

摘要：本實用新型公開了一種改善扇形絕緣線芯成纜質量的裝置，要解決的技術問題是解決扇形絕緣線芯進模時的扭轉，避免因扭力過大而導致扇形絕緣翻身以及絕緣破裂。為解決上述技術問題，本實用新型采用如下技術方案：一種改善扇形絕緣線芯成纜質量的裝置，包括絕緣線芯和成纜并線模，所述絕緣線芯通過分線板牽引至成纜并線模，所述分線板的兩側分別設有垂直分線導輪和水平分線導輪。本實用新型與現有技術相比，通過對成纜并線模和分線板的優化設計，解決了扇形絕緣線芯成纜時翻身、絕緣破裂的工藝難點，同時采用有垂直和水平分線導輪的分線板，成纜時對扇形絕緣線芯的預扭可適當減少(比原來減少1～2圈)，減輕了工人的勞動強度。
- 專利類型實用新型
- 申請人江蘇中超電纜股份有限公司;
- 發明人潘輝;
- 地址214242 江蘇省宜興市西郊工業園振豐東路999號
- 申請號CN200920205998.3
- 申請時間2009年10月20日
- 申請公布號CN201532814U
- 申請公布時間2010年07月21日
- 分類號H01B13/02(2006.01)I;
