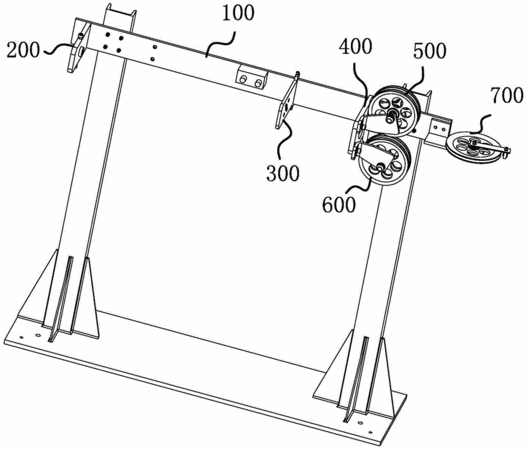

摘要：本實用新型公開一種收線架，其包括架體以及依次間隔設置于架體上的第一分線板、第二分線板以及第三分線板；所述第一分線板上貫穿設置有分線柱，所述分線柱上貫通形成有十字形通孔以及均勻分布于十字形通孔四周的多個第一圓形通孔；所述第二分線板上形成有第二圓形通孔以及均勻分布于第二圓形通孔四周的多個第三圓形通孔；所述第三分線板上形成有第四圓形通孔，所述第三分線板上還設置有第一穿線輪和第二穿線輪。本實用新型通過設置多個孔徑和分布區域逐漸增大的第一至第三分線輪，使得被打散的線纜逐漸分開并通過第一至第三穿線輪傳送至收線盤，使得被打散的線纜打結的可能性大大降低。
- 專利類型實用新型
- 申請人浙江一舟電子科技股份有限公司;
- 發明人王國強;孫明星;李鵬;陳靜;馬應科;林琴華;
- 地址315191 浙江省寧波市鄞州區姜山鎮科技園區環鎮北路31號
- 申請號CN201420183379.X
- 申請時間2014年04月15日
- 申請公布號CN203794341U
- 申請公布時間2014年08月27日
- 分類號B65H57/06(2006.01)I;B65H57/14(2006.01)I;B65H57/16(2006.01)I;
