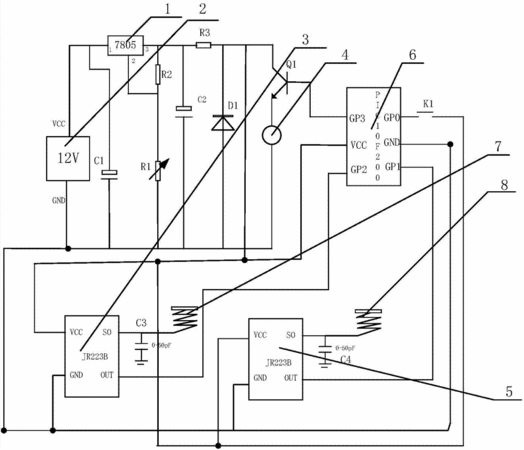

摘要：本發明涉及收割機糧倉料位檢測技術領域，尤其涉及一種收割機糧倉料位檢測系統。包括單片機，其特點是所述的單片機與第一觸控芯片和第二觸控芯片相連，第一觸控芯片與第一觸控按鍵相連，第二觸控芯片與第二觸控按鍵相連，蓄電池與單片機相連，蓄電池接穩壓芯片，穩壓芯片通過R3接三極管Q1的集電極，三極管Q1基極與單片機相連，三極管的發射極通過蜂鳴器接蓄電池，電阻R2串接可調電阻R1后接蓄電池，電容C1與蓄電池并聯，三極管Q1的集電極與蓄電池之間設置有二極管D1，三極管的集電極與單片機相連。其利用剛收割作物與控制盒外的觸控按鍵相接觸的時候觸控按鍵周圍電荷的大小變化，從而傳遞信號，起到警示的作用，其結構簡單使用方便。
- 專利類型發明專利
- 申請人北華航天工業學院;
- 發明人康會峰;王曉光;李晨;魏彩喬;趙逸智;郭樹強;
- 地址065000 河北省廊坊市愛民東道133號
- 申請號CN201410193117.6
- 申請時間2014年05月08日
- 申請公布號CN103940491A
- 申請公布時間2014年07月23日
- 分類號G01F23/22(2006.01)I;
