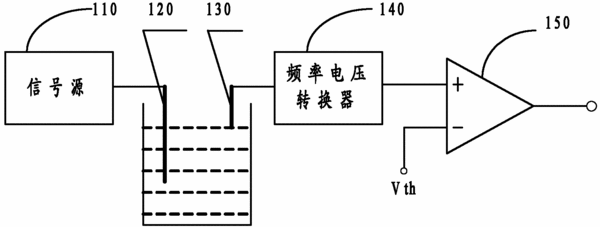

摘要：本發明公開了一種液位檢測裝置，包括信號源、頻率輸出電極、頻率輸入電極、頻率-電壓轉換器。當待檢測液的液面達到預設位置時，與頻率輸入電極相接觸，此時，待檢測液作為耦合介質，能夠使信號源產生的預設頻率信號被引入到頻率-電壓轉換器的輸入端，由于待檢測溶液只影響信號的幅值，而不改變信號的頻率，即頻率-電壓轉換器得到的信號頻率與信號源所產生的信號的頻率相同，因此，由待檢測溶液傳遞給頻率-電壓轉換器的信號，經過頻率電壓轉換后，得到穩定的電壓信號，再利用電壓比較器將穩定的電壓信號與預設的液位閾值電壓進行比較，得到輸出電壓輸送給檢測系統，能夠精確的檢測到液位到達信號，且結構簡單。
- 專利類型發明專利
- 申請人長沙開元儀器股份有限公司;
- 發明人羅建文;易順勇;
- 地址410100 湖南省長沙市經濟技術開發區開元路172號
- 申請號CN201010523285.9
- 申請時間2010年10月27日
- 申請公布號CN101975603A
- 申請公布時間2011年02月16日
- 分類號G01F23/22(2006.01)I;
