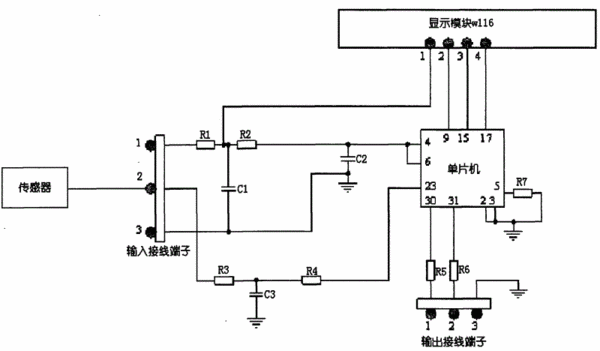

摘要：一種智能鍋爐雙色液位計，由傳感器、輸入接線端子、單片機、顯示模塊、輸出接線端子組成，其特特征在于：傳感器通過輸入接線端子的2腳和電阻R3的1腳相連，來自外部電源地線通過輸入接線端子的3腳和內部的地線相連，單片機的2、3腳分別接地，單片機的第5腳和R7的第一腳相連，R7的第2腳接地，單片機的第9、15、17腳分別和顯示模塊的2、3、4腳相連，單片機的第30腳和R5的第1腳相連單片機的第3 1腳和R6的第1腳相連，R5的第2腳和輸出接線端子的1腳相連，R6的第2腳和輸出接線端子的2腳相連，輸出接線端子的第3腳接地線，來自外傳感器的電壓信號，通過單片機處理系統后，驅動LED光柱顯示模塊，綠色光柱顯示出實際液位值。
- 專利類型實用新型
- 申請人新鄉市恒冠儀表有限公司;
- 發明人李桃嶺;王吾成;
- 地址453500 河南省新鄉市原陽縣縣城南干道106號附16號
- 申請號CN201020116357.3
- 申請時間2010年02月23日
- 申請公布號CN201653491U
- 申請公布時間2010年11月24日
- 分類號G01F23/22(2006.01)I;
