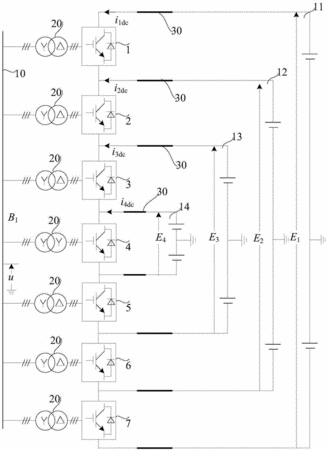

摘要：本發明公開了一種多端口直流-直流自耦變壓器，用于實現多個電壓等級不同的直流系統之間的互聯傳輸，該自耦變壓器包括2N-1個換流器，該2N-1個換流器在直流側依次串聯連接，并在交流側連接到交流線路，且所述依次串聯的所述2N-1個換流器中的第i個換流器的正極和第2N-i換流器的負極分別與第i個直流系統的正負極對應連接；其中，N為直流系統的個數，i為換流器的序號。本發明還公開了上述自耦變壓器中換流器的容量設計方法以及上述自耦變壓器的控制方法。本發明可以使得各直流系統之間傳輸的大部分功率可以無需經過直流-交流-直流變換，而是直接經過各直流系統之間的電氣互聯進行傳輸，大大降低各換流器的額定電壓和運行損耗，從而降低運行成本。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人林衛星;文勁宇;程時杰;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410112621.9
- 申請時間2014年03月25日
- 申請公布號CN103887788B
- 申請公布時間2016年04月13日
- 分類號H02J1/10(2006.01)I;
