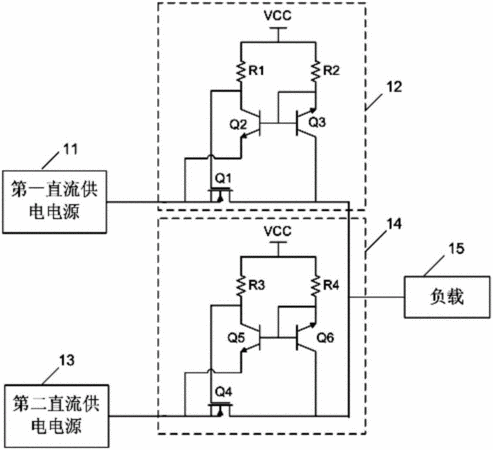

摘要：本實用新型公開了一種隔離電路，包括MOS管和驅動模塊；所述驅動模塊具有柵極控制端、源極檢測端和漏極檢測端；所述MOS管的柵極與所述柵極控制端連接，所述MOS管的源極與所述源極檢測端連接，所述MOS管的漏極與所述漏極檢測端連接；所述MOS管的源極為所述隔離電路的隔離輸入端；所述MOS管的漏極為所述隔離電路的隔離輸出端。相應地，還公開了一種雙電源供電系統，包括第一電源、第一隔離電路、第二電源、第二隔離電路和負載，所述第一隔離電路和所述第二隔離電路為權利要求1-5所述的隔離電路。采用本實用新型實施例，在保證不間斷供電的前提下，有效減小電源輸出損耗，提高電源供電系統穩定性。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人詹銳;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520714349.1
- 申請時間2015年09月15日
- 申請公布號CN204967263U
- 申請公布時間2016年01月13日
- 分類號H02J1/10(2006.01)I;H02J9/00(2006.01)I;
