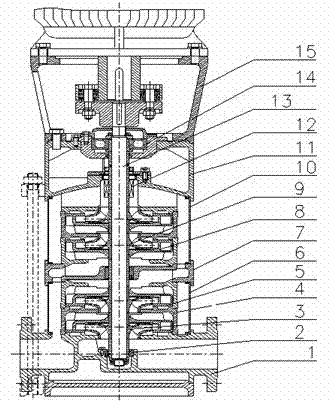

摘要：本發明涉及一種新型的自平衡型立式多級泵。包括進出水段、下軸承、密封體、軸封、軸、上軸承、支架，其特征在于：在密封體和進出水段之間設置有上筒和下筒，上筒和下筒之間安裝有導流器，上筒內有安裝在軸上的上葉輪和上導葉，在下筒內有安裝在軸上的下導葉和下葉輪，在下導葉和下葉輪之間安裝有中段，上葉輪和下葉輪的進口朝向相反。其特征在于：上葉輪、上導葉和下葉輪、下導葉為兩組。本發明的優點是將泵的葉輪設計成對稱布置，自動平衡軸向力，取消了傳統的平衡軸向力裝置，提高了泵的效率，延長使用壽命。
- 專利類型發明專利
- 申請人上海連成（集團）有限公司;
- 發明人張玉新;馬志軍;張錫淼;
- 地址201812 上海市嘉定區江橋曹安公路3616號
- 申請號CN201210441118.9
- 申請時間2012年11月08日
- 申請公布號CN103807179A
- 申請公布時間2014年05月21日
- 分類號F04D1/06(2006.01)I;F04D29/44(2006.01)I;F04D29/22(2006.01)I;
