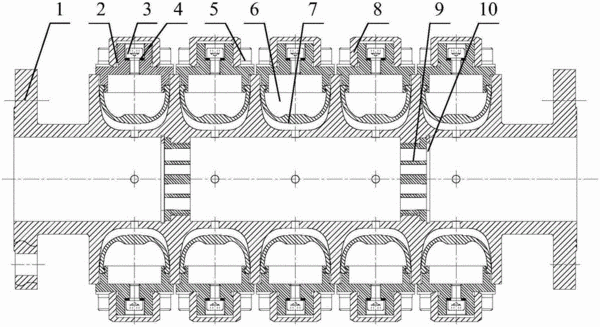

摘要：本發明公開了一種寬頻變壓壓力脈動衰減器，包括殼體、端蓋、彈性隔膜和孔板，殼體的兩端分別用于連接進水管和出水管，殼體的外部側壁沿軸向和周向均勻加工有多個腔體，通過在腔體內安放彈性隔膜將腔體分離為上下兩部分空腔，上部空腔的上端采用端蓋壓緊彈性隔膜并起到對腔體的密封作用，上部空腔作為氣體壓力腔，下部空腔作為蓄能腔，在殼體側壁加工蓄能器孔使得蓄能腔與殼體內部連通；殼體內部軸向設置有多個具有斜通孔的圓形孔板，孔板位于軸向相鄰兩蓄能器孔之間且孔板表面與殼體軸向垂直。本發明將隔膜器蓄能組與孔板脈動衰減器有效結合，可以對不同頻率和壓力的壓力脈動進行衰減，實現寬頻變壓壓力脈動衰減，能夠適應各種壓力應用場合。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人羅小輝;史偉杰;趙大為;張祖提;劉漢陽;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410026386.3
- 申請時間2014年01月21日
- 申請公布號CN103758798B
- 申請公布時間2016年01月20日
- 分類號F15B1/04(2006.01)I;F15D1/00(2006.01)I;
