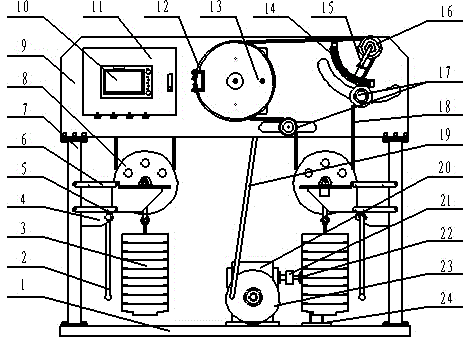

摘要：一種鋼絲繩彎曲疲勞試驗機。采用立式雙結構設計，它包括底部的機座和機座上部的雙板式框架，雙板式框架內布置有電氣控制系統盒；該電氣系統可同時控制兩臺試驗主機，觸摸屏安裝在電器盒正面中間開窗處；主機由主動電機、減速器、曲柄輪、連桿機構、主動輪、試驗輪、導向輪和載荷輪組成。主動輪上帶有固定卡座，用于固定鋼絲繩試樣的頭尾。試驗輪固定在主聯板右上方，根據試驗所用不同直徑試樣相應更換。試驗輪下方安裝有角度標尺和指針，通過調整導向輪的位置改變包角角度。試樣穿過載荷輪后再徑第二個導向輪導向后固定于主動輪。試驗所需的張力通過載荷輪下方的砝碼加載。本實用新型采用觸摸式PLC可編程控制系統，能高速、精確、靈敏地控制電機并反饋試驗結果。
- 專利類型實用新型
- 申請人寧夏青山試驗機有限公司;
- 發明人不公告發明人;
- 地址750200 寧夏回族自治區銀川市德勝工業園區虹橋北街13號
- 申請號CN201520287161.3
- 申請時間2015年05月06日
- 申請公布號CN204731120U
- 申請公布時間2015年10月28日
- 分類號G01N3/34(2006.01)I;
