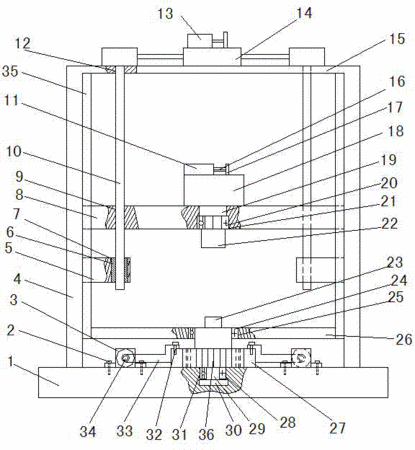

摘要：本實用新型為一種預扭機，機座上設有立柱，立柱頂面連接有頂橫梁，頂橫梁上設有點擊及與連接的減速器，減速器輸出端與設置于頂橫梁上的絲杠鏈接，絲杠與中橫梁上的絲孔配合，中橫梁上設有離合器及與離合器操縱桿鏈接的操縱油缸離合器主軸分別與扭矩傳感器和扭簧上夾頭連接，機座上設有扭轉齒輪，扭轉齒輪固連有齒輪軸，扭轉齒輪上方設有與機座連接的隔板，齒輪軸上端與隔板上的隔板導向孔配合，齒輪軸上端設有扭簧下夾頭，扭簧下夾頭軸線與扭簧上夾頭軸線共線，扭轉齒輪嚙合有齒條，齒條沿自身長度方向滑動，齒條與設置于機座上的驅動油缸連接，齒輪軸下端與機座的安裝孔配合，齒輪軸上連接有編碼器。本實用新型結構簡單，測試精度高，功能多樣。
- 專利類型實用新型
- 申請人寧夏青山試驗機有限公司;
- 發明人不公告發明人;
- 地址750200 寧夏回族自治區銀川市德勝工業園區虹橋北街13號
- 申請號CN201320412933.2
- 申請時間2013年07月11日
- 申請公布號CN203337376U
- 申請公布時間2013年12月11日
- 分類號G01M13/00(2006.01)I;G01L5/24(2006.01)I;G01N3/26(2006.01)I;
