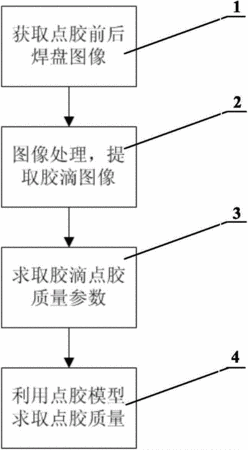

摘要：本發明公開了一種基于機器視覺的點膠質量檢測方法，包括以下步驟：首先，獲取點膠操作前和后的焊盤圖像；其次，利用圖像處理算法處理兩張圖像，去除背景的干擾后提取出膠滴的圖像；再次，利用Blob分析算法求取膠滴的點膠參數，包括膠滴面積、中心點坐標以及形狀因子；最后，根據點膠質量評價模型來求取膠滴的點膠質量。通過將膠滴的點膠質量與閾值相比較，確定點膠質量是否合格。本發明方法可以有效地應用到具有復雜背景圖像、高速高頻點膠過程的點膠一致性檢測以及點膠質量檢測中。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人陳建魁;尹周平;郭熙乾;唐奕斐;梅爽;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310651263.4
- 申請時間2013年12月03日
- 申請公布號CN103644957B
- 申請公布時間2015年10月14日
- 分類號G01G17/04(2006.01)I;
