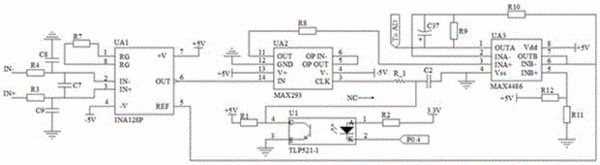

摘要：本發明是基于藥品灌裝線實時稱重系統的底層硬件電路模擬低通濾波電路。系統前端采集通道模擬信號電路采用兩級放大架構，MAX293濾波器置于兩次放大之間，用于提取藥品的稱重信號，經過第二次放大后模擬信號就被轉換成標準5V模擬信號，最后信號輸入16位A/D轉換器轉。MAX293不僅是模擬電路的核心也是整個底層模塊的核心，它的核心任務是濾除藥品灌裝線的強迫振動干擾。MAX293可選用兩種方式提供濾波時鐘頻率，一種是直接在CLK引腳上接電容，與內部的電阻形成RC振蕩電路，向MAX293輸入三角波；另一種是由外部邏輯器件提供方波信號。本模擬電路采用單片機提供方波信號的方式提供濾波始終信號。模擬電路的二級放大器選用MAX4486，其內部有運放A和運放B兩個運算放大器。
- 專利類型發明專利
- 申請人四川大學;
- 發明人黃劼;李俊國;于少航;郭銳;
- 地址610065 四川省成都市武侯區一環路南一段24號
- 申請號CN201410157759.0
- 申請時間2014年04月21日
- 申請公布號CN104501925B
- 申請公布時間2016年09月07日
- 分類號G01G17/04(2006.01)I;
