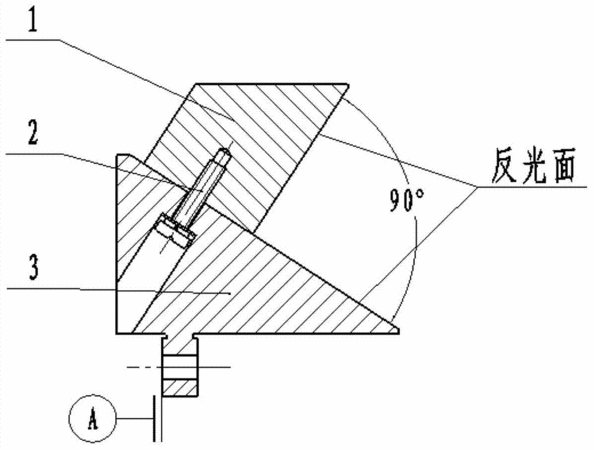

摘要：本發明提出一種空氣介質分體式金屬直角棱鏡。它采用分體式金屬反光結構，包括反光鏡一和反光鏡二，所述的反光鏡一截面為直角梯形，所述的反光鏡二截面為三角形；反光鏡一的直角邊與反光鏡二的一邊垂直，通過裝配螺釘依次穿過反光鏡二和反光鏡一，調整安裝角度使反光鏡一和反光鏡二的兩金屬反射面組成空心90°棱鏡；所述的反光鏡一和反光鏡二材料為9Cr18，通過研磨保證其金屬反光面平面度不大于0.05μm。本發明兩反光鏡組合安裝，反光面之間為空氣介質，成像清晰度大大提高；棱鏡主體選用不銹鋼金屬材料，變型系數小且防銹蝕能力高，維護保養簡單。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;中國運載火箭技術研究院;
- 發明人王蕾;李永剛;王強;張俊杰;趙功偉;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201310406458.2
- 申請時間2013年09月09日
- 申請公布號CN103513308A
- 申請公布時間2014年01月15日
- 分類號G02B5/04(2006.01)I;G02B7/182(2006.01)I;
