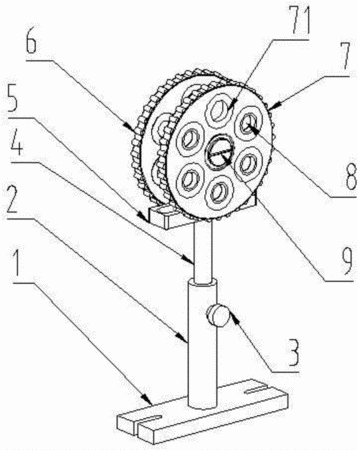

摘要:本實用新型涉及光學應用設備技術領域,具體涉及便捷型高精度濾光片固定輪,包括調節架、用以固定所述調節架的底座、固定安裝于所述底座上的立柱、設于所述調節架下端且安裝于設于所述立柱內一圓孔中的圓柱、通過一轉軸對稱安裝于所述調節架前后兩側的轉換輪、設于所述轉換輪和所述轉軸之間的止動機構、安裝于均勻分布在所述轉換輪外側的六個圓孔內的濾光片本實用新型的有益效果是:通過設置于轉軸上的兩個轉換輪可實現多種不同濾光片的配合使用,通過設置于轉換輪和轉軸之間的止動機構可實現濾光片在每隔30°角度上進行轉動止動。
- 專利類型實用新型
- 申請人上海芬創信息科技有限公司;
- 發明人曾志超;
- 地址201401 上海市奉賢區南橋鎮南橋路839號9幢
- 申請號CN201621021887.3
- 申請時間2016年08月31日
- 申請公布號CN206096572U
- 申請公布時間2017年04月12日
- 分類號G02B7/00(2006.01)I;
