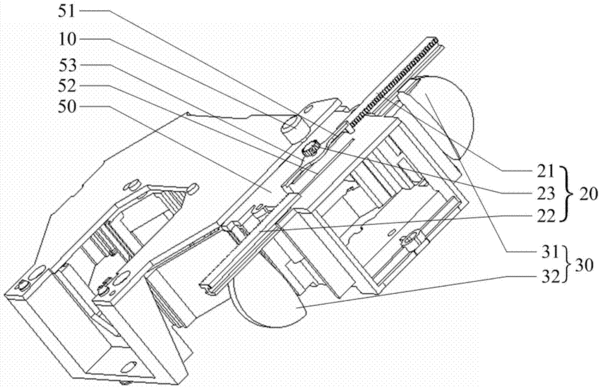

摘要:本發明公開了一種對比度調節系統及具有該系統的投影機,該對比度調節系統包括驅動部件和傳動部件,對比度調節系統還包括凸面鏡,凸面鏡由多塊凸面鏡擋片組成,驅動部件與傳動部件連接,傳動部件與多塊凸面鏡擋片均固定連接,驅動部件驅動傳動部件帶動多塊凸面鏡擋片分開和合并,多塊凸面鏡擋片分開的范圍調節射入凸面鏡的光線通過凸面鏡的強度,多塊凸面鏡擋片合并時形成完整的所述凸面鏡。本發明利用凸面鏡的聚焦后散射的作用,使光源熱量均勻有效的吸收,避免了擋光板吸收光源的大量熱量而導致局部溫度急劇升高損壞擋光板的情況,實現了有效遮擋光源光線,提高對比度調節系統的使用壽命,維持投影機高對比度工作的技術效果。
- 專利類型發明專利
- 申請人深圳雅圖數字視頻技術有限公司;
- 發明人孔祥飛;呂強;陳能;
- 地址518000 廣東省深圳市南山區高新中三道二號深圳軟件園七棟三層
- 申請號CN201310293895.8
- 申請時間2013年07月12日
- 申請公布號CN103383519A
- 申請公布時間2013年11月06日
- 分類號G03B21/28(2006.01)I;G03B21/14(2006.01)I;
