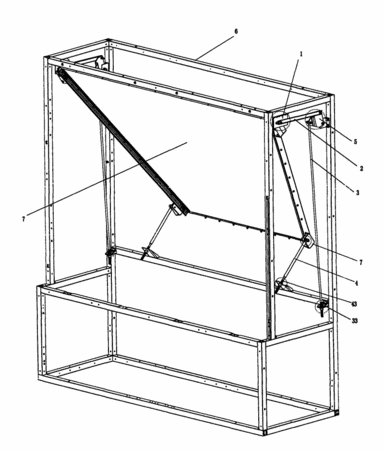

摘要:本實用新型涉及背投影系統反射鏡的位置調整裝置,可以實現在不拆除屏幕的情況下,從背投影箱體的前面調整反射鏡,可以實時從屏幕上觀察調整后的成像效果,大大提高安裝調試工作效率;其包括分別設置在反射鏡組件左右兩側的兩組調整組件;每組調整組件均包括第一連桿、第二連桿、第三連桿、旋轉支架;第一連桿的一端與反射鏡組件的上部連接,另一端與旋轉支架活動連接;旋轉支架與投影箱體活動連接;第二連桿、第三連桿的一端分別通過第一調節單元、第二調節單元與投影箱體連接,第二連桿的另一端與旋轉支架連接,第三連桿的另一端與反射鏡組件的下部活動連接。
- 專利類型實用新型
- 申請人廣東威創視訊科技股份有限公司;
- 發明人王立勇;周大遠;
- 地址510663 廣東省廣州市高新技術產業開發區彩頻路6號
- 申請號CN200920236527.9
- 申請時間2009年09月29日
- 申請公布號CN201548800U
- 申請公布時間2010年08月11日
- 分類號G03B21/28(2006.01)I;G02B7/182(2006.01)I;
