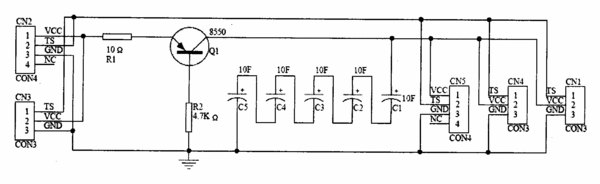

摘要：一種光顯背投電視的保護裝置，包括至少一個法拉電容、三極管Q1，電阻R1、R2，以及至少一個輸入端插座以及至少一個輸出端插座，其中輸入端插座插在電源上，輸出端插座上插排風扇，當光顯電視正常工作時，電源通過輸入端插座、電阻R1、三極管Q1給法拉電容充電，在光顯電視開機的時間內法拉電容完全充滿電，此時插在輸出端插座上的排風扇均能正常工作。當電源斷電時，三極管Q1截止，這時法拉電容單方向對輸出端插座放電，此時插在輸出端插座上的排風扇仍能繼續工作。本實用新型的優點在于：徹底解決了突然斷電排風扇停轉影響的問題，即在突然斷電后排風扇能繼續旋轉從而保護了燈泡的壽命和整機的壽命，且制作簡單、調試容易、改制方便、花費低廉。
- 專利類型實用新型
- 申請人深圳雅圖數字視頻技術有限公司;
- 發明人王慶功;金德新;
- 地址518057廣東省深圳市高新區科技中二路軟件園七棟三樓
- 申請號CN200820146463.9
- 申請時間2008年08月12日
- 申請公布號CN201248101Y
- 申請公布時間2009年05月27日
- 分類號H04N5/74(2006.01)I;H02H3/247(2006.01)I;
