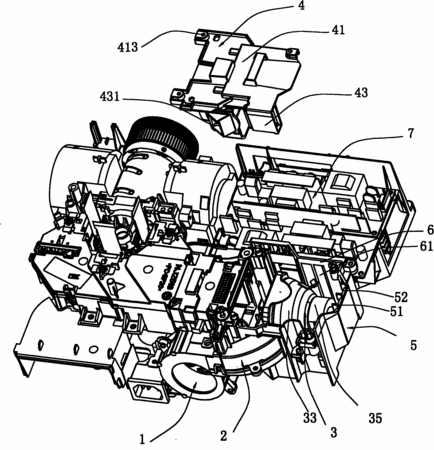

摘要：本發明涉及一種投影機均勻散熱系統，包括吸氣風扇、風道、燈泡裝置、容置件、側壁、電源盒、電源排氣風扇和燈泡排氣風扇，其特征在于：還包括擋板，所述擋板設置在所述燈泡排氣風扇和所述燈泡裝置之間阻止部分熱氣流從所述燈泡排氣風扇排出；所述側壁上設有導風口，用來將熱氣流導向電源盒。電源盒有金屬鈑金包裹，用于傳熱和屏蔽。上述投影機均勻散熱系統將熱量傳導到電源盒，再經電源排氣扇排出，還有一少部分通過燈泡排氣風扇排出，這樣降低了燈泡排氣扇散發熱量的比率，使兩個排氣扇散發的熱量比較均衡，投影機整體溫度也比較均衡，不會導致投影機頂底殼溫度高而燙手，不會產生異味，延長投影機的使用壽命，給用戶留下好的印象。
- 專利類型發明專利
- 申請人深圳雅圖數字視頻技術有限公司;
- 發明人曾萬軍;崔凱;張廣立;
- 地址518100 廣東省深圳市南山區南新中三道二號深圳軟件園七棟三層
- 申請號CN200910110490.X
- 申請時間2009年11月05日
- 申請公布號CN101699347A
- 申請公布時間2010年04月28日
- 分類號G03B21/16(2006.01)I;H05K7/20(2006.01)I;
