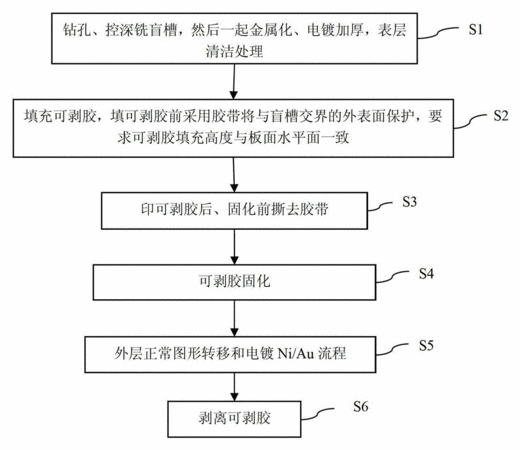

摘要：本發明提供了一種含金屬化盲槽鍍金板表層圖形制作方法，包括：第一步驟：在形成有鍍金盤的基板上形成孔和盲槽，并且將孔和盲槽進行金屬化和電鍍，隨后對基板進行表層清潔處理；第二步驟：利用保護膠帶將基板與盲槽交界的外表面保護，隨后在盲槽中填充可剝膠，以使得可剝膠填充高度與基板的板面水平面一致；第三步驟：去除保護膠帶；第四步驟：固化可剝膠；第五步驟：執行外層圖形轉移和電鍍Ni/Au處理；第六步驟：剝離可剝膠。本發明提供一種通過可靠性好、簡單易行的方式解決表層圖形轉移和電鍍Ni/Au過程金屬化盲槽保護問題的含金屬化盲槽鍍金板表層圖形制作方法。
- 專利類型發明專利
- 申請人無錫江南計算技術研究所;
- 發明人周文木;吳小龍;吳梅珠;徐杰棟;劉秋華;胡廣群;梁少文;牟冬;
- 地址214083 江蘇省無錫市濱湖區軍東新村030號
- 申請號CN201310168345.3
- 申請時間2013年05月08日
- 申請公布號CN103369852B
- 申請公布時間2016年01月13日
- 分類號H05K3/18(2006.01)I;H05K3/42(2006.01)I;
