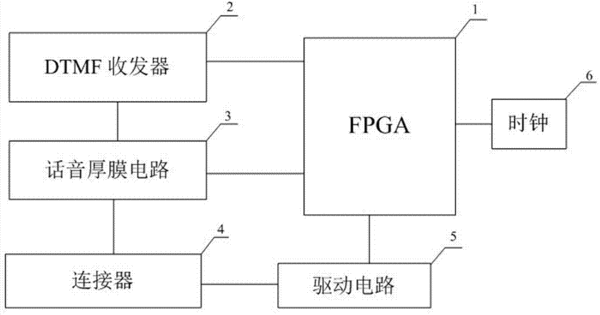

摘要:本發明的SDH勤務電話嵌入式板卡,包括可編程器件FPGA及與其連接的話音厚膜電路、DTMF收發器、驅動電路、時鐘電路、連接器;話音厚膜電路分別與DTMF收發器和連接器連接,連接器還和驅動電路連接,話音厚膜電路的電話線通過保護電路后與外部話機連接。由于應用可編程器件FPGA,集成度高、適應SDH網絡中發送和接收路徑不一致的情況、響應迅速、光路中截取切換話音數據無延遲。自適應所有網絡結構、占用帶寬小、配置靈活、升級方便、低功耗、體積小,且可以對當前狀態實時監控和自恢復,作為勤務電話裝置,可以很方便地嵌入到不同類型的SDH設備中。
- 專利類型發明專利
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人張小輝;范志剛;石金成;黃玉剛;
- 地址541004 廣西壯族自治區桂林市七星區六合路98號大院內
- 申請號CN201310285020.3
- 申請時間2013年07月09日
- 申請公布號CN103354574B
- 申請公布時間2015年08月19日
- 分類號H04M1/253(2006.01)I;H04J3/16(2006.01)I;
