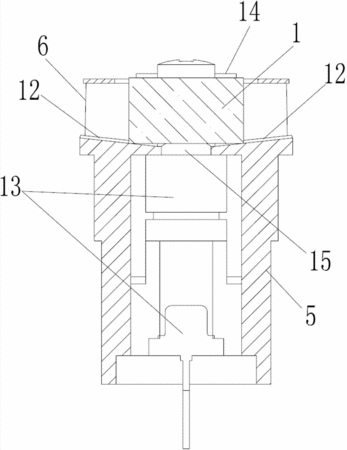

摘要：本發明涉及一種激光線光源組件及其裝配方法，激光頭組件的主體部的頂端部中央設有一徑向貫穿的裝配槽，其內設有徑向分布的圓柱形透鏡；裝配槽的底面上對稱設有斜面；通過調整圓柱形透鏡在該對斜面上的位置，來微調該透鏡的中心軸線與激光發生組件輸出的激光束的夾角；在該夾角為直角時，在圓柱形透鏡的兩端采用膠水固定。相對于采用四個螺釘調整的方法，本發明具有結構簡單、調試精度較高、調試便捷直觀、調試難度較小、工時少等特點。本組件的主體部適于采用鑄鋁一次壓鑄成型，與采用機加工的方式相比，具有生產成本較低、生產效率較高、精度較高、產品品質易控制等特點。圓柱形透鏡采用膠水固定后，幾乎不存在機械應力，產品的可靠性較高。
- 專利類型發明專利
- 申請人華北電力大學;國網山西省電力公司臨汾供電公司;
- 發明人趙志斌;張明霞;
- 地址102206 北京市昌平區德外朱辛莊
- 申請號CN201310274593.6
- 申請時間2011年11月17日
- 申請公布號CN103335233B
- 申請公布時間2015年01月07日
- 分類號G01C15/00(2006.01)I;F21S2/00(2006.01)I;F21V14/06(2006.01)I;F21V17/16(2006.01)I;
