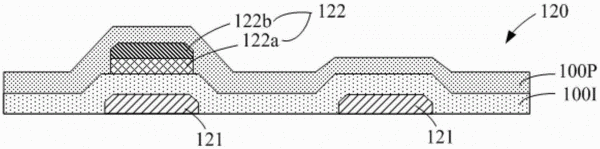

摘要：本發明提供了一種用于液晶顯示裝置的陣列基板，所述陣列基板中央為顯示區域，所述顯示區域四周為非顯示區域；所述非顯示區域設置有柵極驅動電路和引線；所述柵極驅動電路所在的區域形成有柵極驅動電路膜層；所述引線所在的區域形成有引線膜層，所述引線膜層包括：絕緣層，位于所述陣列基板的所述非顯示區域上方；鈍化層，位于所述絕緣層上方；多條沿同一方向延伸的引線，位于所述絕緣層的上方和/或下方；所述引線膜層還包括一個或多個墊高片，所述墊高片、絕緣層、鈍化層和引線層疊。本發明所提供的液晶顯示裝置的陣列基板在引線膜層內增設墊高片，減小或消除了陣列基板四周非顯示區域的高度差異，使得液晶顯示器的顯示畫面品質提高。
- 專利類型發明專利
- 申請人上海中航光電子有限公司;
- 發明人黃忠守;周思思;
- 地址201108 上海市閔行區華寧路3388號
- 申請號CN201210224113.0
- 申請時間2012年06月29日
- 申請公布號CN103293727B
- 申請公布時間2016年02月17日
- 分類號G02F1/133(2006.01)I;G02F1/1362(2006.01)I;G02F1/1339(2006.01)I;
