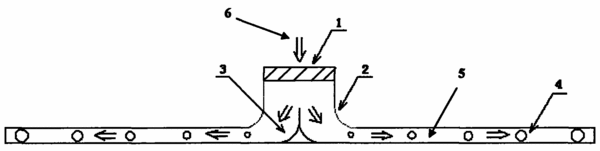

摘要：本發明公開了一種大尺寸LCD背部強迫風冷裝置，包括風扇和風扇的出風通道，其特征在于：在風扇與出風通道之間還設置有風流導向裝置，所述風流導向裝置包括導流罩、分流片，所述導流罩的一端與風扇的出風口連接，另一端與出風通道中部的上側壁連接；所述分流片置于出風通道內，其一端與出風通道中部的下側壁連接，另一端伸入導流罩的中部，所述出風通道的上側壁依次開設有多個出風孔；本發明的出風通道的剖面形狀采用了楔形結構，使氣流由出風孔排除后仍具有較高壓強及速度，保證了LCD的充分散熱；本發明在保證每個出風孔的風壓和風量前提下，使風扇的稱出風面積有限地擴展到數倍的散熱面積，本發明噪聲小，使用壽命長，便于推廣應用。
- 專利類型發明專利
- 申請人廣東威創視訊科技股份有限公司;
- 發明人崔志坤;何水泉;
- 地址510663 廣東省廣州市廣州高新技術產業開發區彩頻路6號
- 申請號CN200910039092.3
- 申請時間2009年04月29日
- 申請公布號CN101592811B
- 申請公布時間2010年12月29日
- 分類號G02F1/133(2006.01)I;H05K7/20(2006.01)I;
