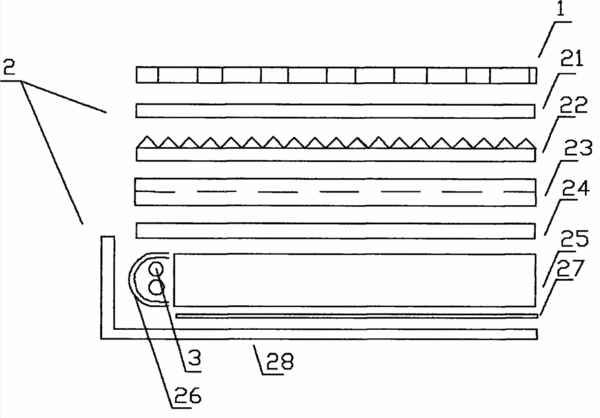

摘要:本發明涉及一種紅外觸摸屏。紅外多點觸摸屏,包括一液晶面板、背光模組,背光模組設有紅外光源,還設有將紅外光源發出的紅外線傳導至液晶面板前方的光學傳導組件;背光模組上排布有用于感應紅外線的光敏元件,光敏元件的感光面朝向液晶面板的前方;還包括一判斷觸摸位置的信號處理系統,信號處理系統連接所述光敏元件,光敏元件產生的電信號傳送到信號處理系統,信號處理系統通過分析光敏元件產生的電信號,獲得觸摸位置信息。信號處理系統采用可以處理多點觸摸操作的多點觸摸信號處理系統,多點觸摸信號處理系統連接所述光敏元件。具有成本低、適用于大面積顯示器、性能穩定、能夠很好的應用于多點觸摸技術等特點。
- 專利類型發明專利
- 申請人上海優熠電子科技有限公司;
- 發明人程抒一;周愛國;竇曉鳴;袁正;秦鍵;
- 地址200433 上海市楊浦區翔殷路128號11號樓C座214-9室
- 申請號CN200910056776.4
- 申請時間2009年08月21日
- 申請公布號CN101819340B
- 申請公布時間2013年08月28日
- 分類號G02F1/133(2006.01)I;G06F3/042(2006.01)I;
