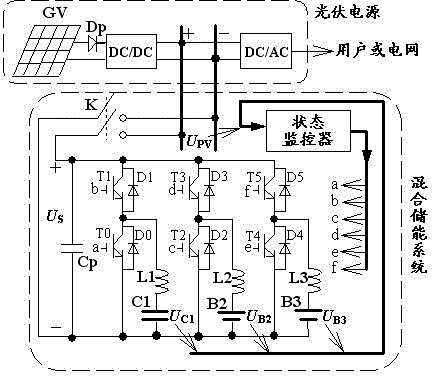

摘要：一種光伏電源混合儲能系統，它包括超級電容器、蓄電池組、后備儲能系統、三個儲能電感、六個帶有反并聯二極管的IGBT和狀態監控器，所述超級電容器與第一儲能電感串接后一端接光伏電源直流母線負極，另一端分別經第一IGBT和第二IGBT接直流母線的負極和正極，所述蓄電池組與第二儲能電感串接后一端接直流母線負極，另一端分別經第三IGBT和第四IGBT接直流母線的負極和正極，所述后備儲能系統與第三儲能電感串接后一端接直流母線負極，另一端分別經第五IGBT和第六IGBT接直流母線的負極和正極。本發明將三種儲能單元優勢互補，提高了供電質量和光能利用率，有效延長了系統運行壽命，降低了運行成本。
- 專利類型發明專利
- 申請人華北電力大學（保定）;國家電網公司;國網新源張家口風光儲示范電站有限公司;
- 發明人張建成;劉漢民;張改利;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201310147371.8
- 申請時間2013年04月25日
- 申請公布號CN103236747B
- 申請公布時間2015年02月25日
- 分類號H02J15/00(2006.01)I;H02J7/35(2006.01)I;H02J3/38(2006.01)I;
