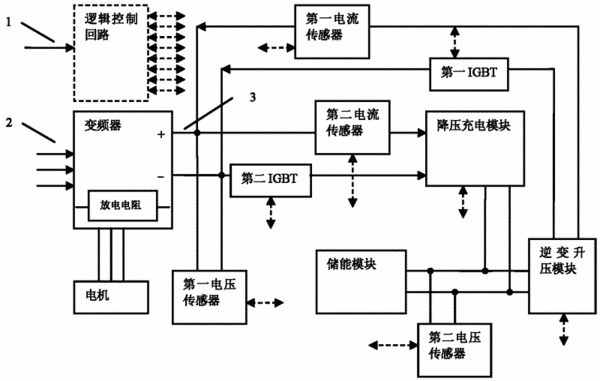

摘要:本實用新型公開了一種能量回收裝置,包括變頻器及其驅動的電機,還包括分別從變頻器外圍并聯連接至其直流母線兩端的降壓充電模塊和逆變升壓模塊、同時連接至所述降壓充電模塊和逆變升壓模塊的儲能模塊以及同時連接至所述降壓充電模塊和逆變升壓模塊的邏輯控制回路。更優地,所述裝置還可包括串聯于所述逆變升壓模塊到直流母線接線端其中一端的第一開關、串聯于所述降壓充電模塊到直流母線接線端其中一端的第二開關,所述第一、第二開關分別與所述邏輯控制回路相連。
- 專利類型實用新型
- 申請人北京升華電梯集團有限公司;
- 發明人史洪濤;
- 地址101300 北京市順義區牛欄山工業區7號
- 申請號CN201120451154.4
- 申請時間2011年11月15日
- 申請公布號CN202363982U
- 申請公布時間2012年08月01日
- 分類號H02J15/00(2006.01)I;H02J7/00(2006.01)I;
