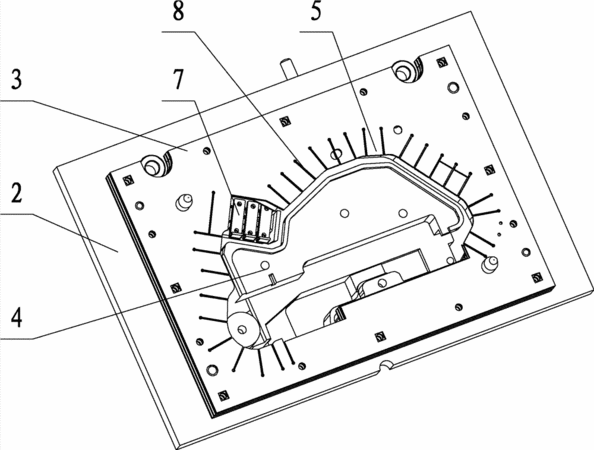

摘要：本發明涉及塑料激光焊接領域中的工件夾具，具體地說是一種琴鍵式夾具，包括上、下夾具，上夾具包括上夾具底板及安裝在其上的琴鍵片組件，琴鍵片組件及下夾具上分別開有與被焊接的塑料工件外輪廓形狀相對應的通孔，琴鍵片組件的通孔邊緣向外開有條形槽，相鄰條形槽之間形成壓緊塑料工件的琴鍵壓片，各琴鍵壓片靠近通孔的自由端自由彎曲、壓緊在塑料工件的邊緣，每個琴鍵壓片對應一個安裝在上夾具底板上的第一頂絲，通過旋擰第一頂絲調整各琴鍵壓片壓緊塑料工件的壓緊程度。本發明在塑料工件的焊接面不平整的情況下，能夠將兩個工件緊密夾緊，焊接面無縫隙，適合各種外形復雜的塑料工件焊接，具有調試簡單，應用廣泛，易于批量生產等特點。
- 專利類型發明專利
- 申請人沈陽新松機器人自動化股份有限公司;
- 發明人劉長勇;柴微;于海;程海英;
- 地址110168 遼寧省沈陽市渾南新區金輝街16號
- 申請號CN201110336584.6
- 申請時間2011年10月28日
- 申請公布號CN103085273A
- 申請公布時間2013年05月08日
- 分類號B29C65/16(2006.01)I;
