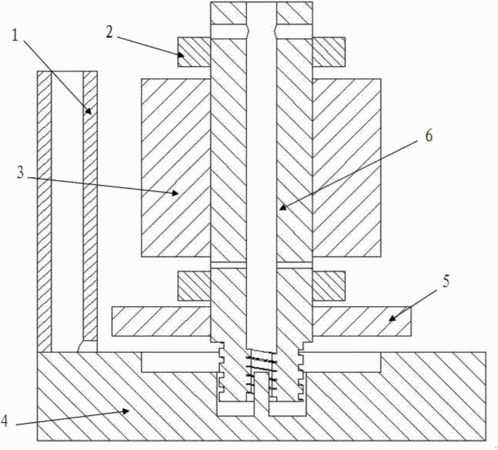

摘要：本發明屬于立式/角度式真空干泵技術領域，具體地說是一種立式或角度是真空干泵的供油系統。包括油杯、泵軸及回油管路，其中泵軸上沿軸線設有輸油孔，所述泵軸的下端開設有螺紋結構、并該螺紋結構端插入油杯中，所述泵軸與軸承和齒輪連接的位置沿徑向開設有與輸油孔連通的甩油孔，所述回油管路將遠離油杯的軸承的腔體與油杯連通；所述泵軸旋轉，通過下端的螺紋結構將泵油壓入到泵軸的輸油孔中，泵油通過泵軸上徑向開設的甩油孔流到軸承和齒輪上，泵油完成潤滑后通過回油管路流回到油杯中。本發明提高系統的穩定性，達到較高的潤滑效果，同時降低成本。
- 專利類型發明專利
- 申請人中國科學院沈陽科學儀器股份有限公司;
- 發明人李昌龍;王光玉;張曉玉;
- 地址110168 遼寧省沈陽市渾南新區新源街一號
- 申請號CN201210590004.0
- 申請時間2012年12月29日
- 申請公布號CN103047146A
- 申請公布時間2013年04月17日
- 分類號F04C29/02(2006.01)I;
