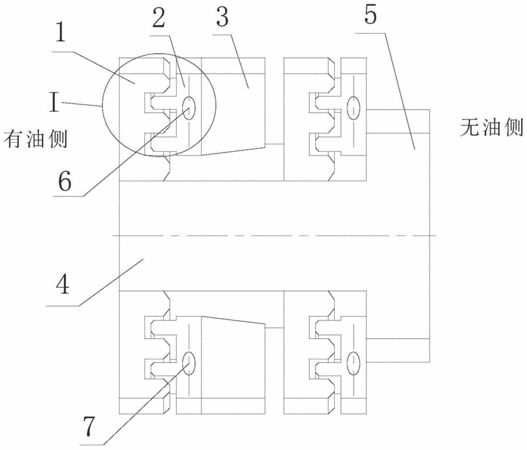

摘要：本發明涉及干式機械真空泵的密封技術，具體地說是一種適用于真空條件下的離心非接觸式密封結構，包括級間套、轉軸以及結構相同的兩級密封，級間套設置于所述兩級密封之間，所述兩級密封和級間套均套設于所述轉軸上，所述轉軸隨真空泵的泵軸轉動；每級密封均包括一個動密封和一個端面密封，其中動密封隨所述轉軸轉動，端面密封固裝在真空泵體上并保持靜止，每級密封中的動密封設置于靠近有油側的一端，每級密封中的端面密封設置于靠近無油側的一端，所述端面密封與動密封無接觸，所述端面密封上設有隔離氣孔和回油孔，所述級間套的內孔面為錐面且錐度方向指向有油側，且在所述級間套上沿徑向設有監測孔。本發明結構簡單實用，密封性好。
- 專利類型發明專利
- 申請人中國科學院沈陽科學儀器股份有限公司;
- 發明人王光玉;張曉玉;畢德龍;張振厚;
- 地址110168 遼寧省沈陽市渾南新區新源街1號
- 申請號CN201410633044.8
- 申請時間2014年11月12日
- 申請公布號CN105650282A
- 申請公布時間2016年06月08日
- 分類號F16J15/42(2006.01)I;
