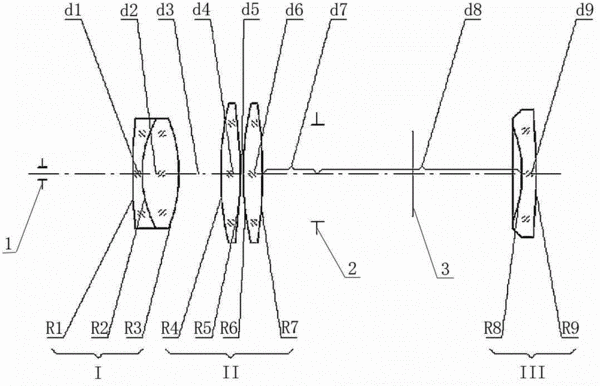

摘要:本發明公開了一種連續變倍目鏡,涉及光學元件技術領域,包括有從觀察側沿光軸依次排列的正光焦度的固定組、正光焦度的變倍組和負光焦度的補償組,所述變倍組和所述補償組為活動的組元,所述固定組和所述變倍組設置于孔徑光欄和視場光欄之間,所述變倍組由兩個相同的正透鏡構成,所述補償組為一個負透鏡,并且滿足條件:37mm<fI<42mm、28mm<fII<33mm、-51mm<fIII<-47mm,其中,fI為所述固定組的焦距,fII為所述變倍組的焦距,fIII為所述補償組的焦距。本發明相比較于現有技術,其清晰度高,光學像質優異,像差校正佳,倍數真實工藝性能好。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人陳群;梁小英;高思穎;李綺麗;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201210420384.3
- 申請時間2012年10月29日
- 申請公布號CN102902058B
- 申請公布時間2014年11月26日
- 分類號G02B25/00(2006.01)I;G02B7/04(2006.01)I;G02B1/00(2006.01)I;
