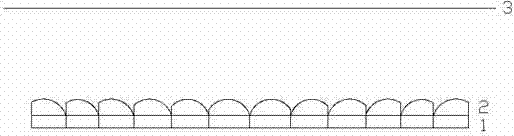

摘要：本發明屬于光學圖像放大領域，特別涉及一種光學圖像放大裝置。該光學圖像放大裝置，該裝置包括用于設置在顯示器件上的偏心微透鏡陣列，該偏心微透鏡陣列的每個偏心微透鏡的口徑大小與該顯示器件的一個或多個像素大小一致，或者多個微透鏡的口徑與一個像素大小一致，且每個偏心微透鏡中心位置與該顯示器件的一個或多個像素中心位置一致，或者多個微透鏡的中心位置與該顯示器件的一個像素中心位置一致。該裝置能夠實現大面積光學圖像的放大，并且能夠保證放大圖像的清晰度和顯示器件的輕薄化。此外本發明還公開了具有該裝置的圖像顯示系統。
- 專利類型發明專利
- 申請人廣東威創視訊科技股份有限公司;
- 發明人彭曉林;黃永峰;
- 地址510663 廣東省廣州市高新技術產業開發區彩頻路6號
- 申請號CN201110054735.9
- 申請時間2011年03月08日
- 申請公布號CN102116932B
- 申請公布時間2012年12月26日
- 分類號G02B25/00(2006.01)I;G02B3/00(2006.01)I;
