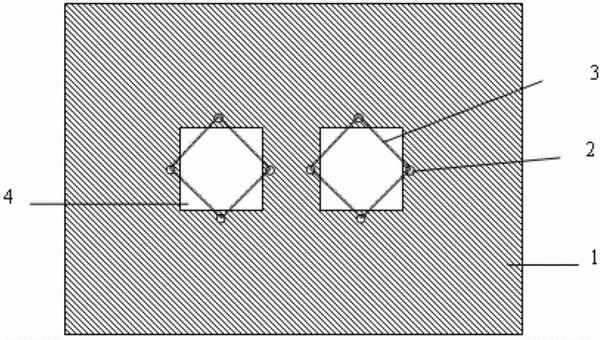

摘要：本發明提供了一種水平濕法蝕刻線咬蝕量測試片的固定結構，其包括：介質層板、布置在介質層板內的一個或多個窗口、布置在窗口外周的穿線孔、以及固定線；其中，所述固定線通過所述穿線孔從而形成相對于所述窗口傾斜的與所述窗口部分重合的多邊形雙線結構；而且，所述固定線所形成的多邊形雙線結構的一層線布置在介質層板的一側，而所述固定線所形成的多邊形雙線結構的另一層線布置在介質層板的另一側。由此，提供一種能夠避免咬蝕量測試片在水平濕法線傳輸過程中從大間距傳輸滾輪掉落的問題的一種測試片固定結構。
- 專利類型發明專利
- 申請人無錫江南計算技術研究所;
- 發明人方慶玲;吳小龍;吳梅珠;徐杰棟;劉秋華;胡廣群;梁少文;
- 地址214083 江蘇省無錫市濱湖區軍東新村030號
- 申請號CN201210395633.8
- 申請時間2012年10月17日
- 申請公布號CN102878971A
- 申請公布時間2013年01月16日
- 分類號G01B21/18(2006.01)I;
