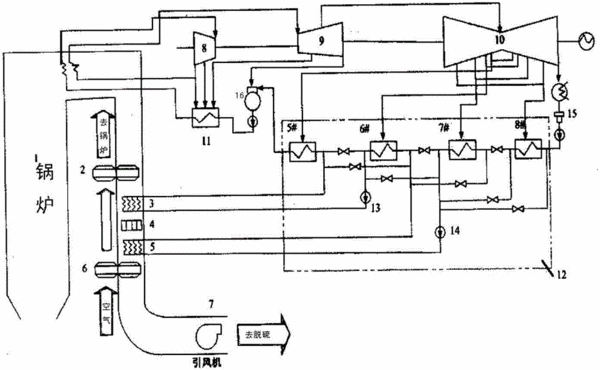

摘要:本發明公開了屬于利用余熱的節約能源設備領域的一種利用鍋爐煙氣余熱分級加熱空氣與汽輪機凝結水的集成系統,本發明中鍋爐尾部的300-400℃左右的煙氣分別進入常規回轉式空氣預熱器、兩個煙氣凝結水加熱器和前置式低溫空氣預熱器,直至降至60-100℃左右排出系統,可以使不同溫度等級的煙氣得到合理的利用。同時,本發明通過巧妙的管路與閥門設計、提出一套靈活的汽輪機凝結水低壓回熱加熱系統,可實現煙氣凝結水加熱器中的凝結水靈活地從多個位置抽取,確保各工況下煙氣余熱均可獲得較好應用。進而確保整個電站鍋爐尾部煙氣余熱利用系統在多種工況下、在空氣側與凝結水側均處于最佳的余熱回收狀態。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人徐鋼;許誠;楊勇平;黃圣偉;楊志平;尹宗齊;劉彤;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201210216896.8
- 申請時間2012年06月27日
- 申請公布號CN102767822B
- 申請公布時間2015年04月22日
- 分類號F27D17/00(2006.01)I;F22D1/38(2006.01)I;
