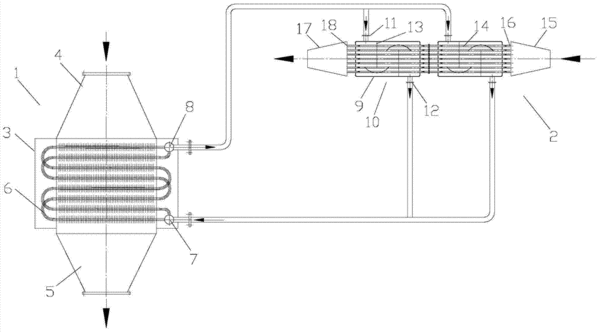

摘要:本發明涉及熱管式煙氣煤粉加熱裝置,包括煙氣余熱回收單元和煤粉加熱單元,煙氣余熱回收單元包括第一殼體,第一殼體頂部具有煙氣進口、底部具有煙氣出口,第一殼體內支撐有一組第一橫向換熱管,第一橫向換熱管具有第一工質入口和第一工質出口;煤粉加熱單元包括具有第二殼體的換熱腔,第二殼體具有第二工質入口和第二工質出口,第一工質入口經管道與第二工質出口連通,第二工質入口經管道與第一工質出口連通;第二殼體內設有一組第二橫向換熱管,第二橫向換熱管具有與分配器密封連通的煤粉進口、與收集器密封連通的煤粉出口。本發明可將高溫煙氣的余熱回收,并用于加熱煤粉,利于節約能源。
- 專利類型發明專利
- 申請人南京華電節能環保設備有限公司;南京工業大學;
- 發明人李菊香;王良虎;張素軍;
- 地址210037 江蘇省南京市中央路389號鳳凰國際大廈901
- 申請號CN201510122415.0
- 申請時間2015年03月19日
- 申請公布號CN104764338A
- 申請公布時間2015年07月08日
- 分類號F27D17/00(2006.01)I;F23K1/04(2006.01)I;
