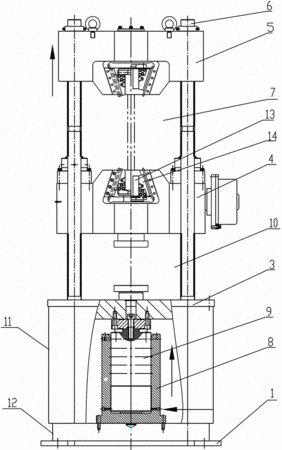

摘要:本發明公開了萬能試驗機,屬于檢測裝置,其結構包括工作臺、底座、立柱、絲杠、上橫梁和下橫梁,絲杠下端通過螺母固定在底座上,上端穿過工作臺與下橫梁連接,底座的上部設置有油缸,油缸內裝有活塞,活塞上端與工作臺相連,上橫梁和下橫梁內分別設置有液壓夾具系統,液壓夾具系統包括鉗口卡板和鉗口,立柱包括四根立柱,四根立柱下端分別與工作臺固定在一起,上端分別與上橫梁固定,上橫梁和下橫梁分別為半開式結構,鉗口卡板與鉗口采用燕尾式配合。本發明具有大大提高了主機框架的剛度;上橫梁和下橫梁采用半開式結構,提高了剛度,不易產生變形,降低成本;提高了上橫梁和下橫梁的夾持對中度,提高了試驗準確度等特點。
- 專利類型發明專利
- 申請人濟南科匯試驗設備有限公司;
- 發明人脫翠華;
- 地址250118 山東省濟南市槐蔭區新沙北路20號濟南科匯試驗設備有限公司
- 申請號CN201210225957.7
- 申請時間2012年07月03日
- 申請公布號CN102721609A
- 申請公布時間2012年10月10日
- 分類號G01N3/10(2006.01)I;G01N3/20(2006.01)I;G01N3/02(2006.01)I;
