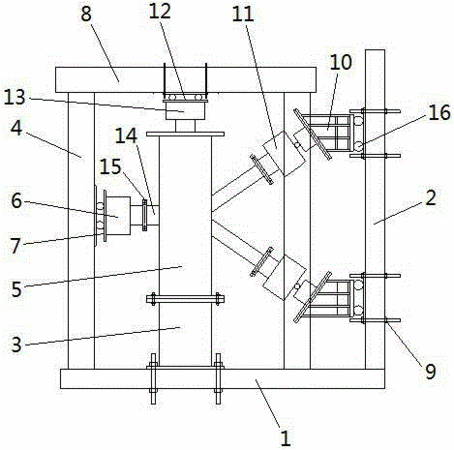

摘要：本發明涉及一種桁式拱橋考慮腹桿節點應力幅值的實驗加載裝置及方法，屬于橋梁結構實驗技術領域；其技術方案是包括反力地坪和反力墻，所述反力地坪上設置有剛性反力架，所述反力地坪上還設置有用于安放桁式拱節點構件的構件底座，所述剛性反力架上安裝有可上下滑動的豎直剛性底座，所述豎直剛性底座上設置有垂直于桁式拱節點構件弦桿軸線方向的水平液壓千斤頂，所述反力墻上安裝有兩個可上下滑動的傾斜剛性底座，所述傾斜剛性底座上分別設置有沿桁式拱節點構件腹桿軸線方向的拉壓千斤頂。本發明施加了垂直于弦桿軸線的荷載來考慮吊桿產生的豎向力對腹桿的影響，加載過程與實際工程中桁式拱結構的受力較一致，能更加真實地反映節點處的破壞模式。
- 專利類型發明專利
- 申請人福州大學;
- 發明人黃福云;陳寶春;莊一舟;劉君平;熊錚暉;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201510667179.0
- 申請時間2015年10月16日
- 申請公布號CN105203398A
- 申請公布時間2015年12月30日
- 分類號G01N3/10(2006.01)I;
