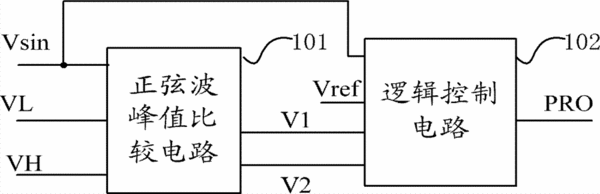

摘要：本發明提供了一種正弦波峰值檢測電路，包括正弦波峰值比較電路和邏輯控制電路，所述正弦波峰值比較電路包括：比較器COM2、COM3、NMOS管M1、PMOS管M2、電流源IB1、IB2以及電容C1、C2；所述邏輯控制電路包括：比較器COM1、COM4、COM5、邏輯器件I1-I11以及De1ay電路。本發明在實現了正弦波峰值檢測的基礎上，易于集成在芯片內部，減小了PCB板的面積，從而降低了制造成本。
- 專利類型發明專利
- 申請人北京經緯恒潤科技有限公司;
- 發明人王強;賈曉偉;王帥旗;
- 地址100101 北京市朝陽區安翔北里11號B座8層
- 申請號CN201210062101.2
- 申請時間2012年03月09日
- 申請公布號CN102590596B
- 申請公布時間2014年06月04日
- 分類號G01R19/04(2006.01)I;
