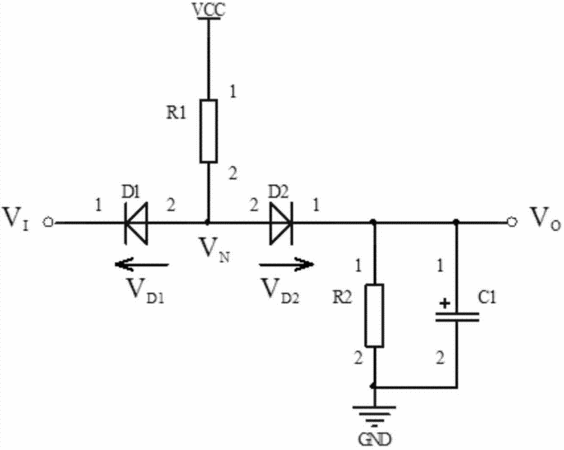

摘要：本實用新型涉及一種無源峰值跟隨電路，包括輸入二極管、輸出二極管、第一電阻器、第二電阻器和電容器，輸入電阻的負極為無源峰值跟隨電路的輸入端，輸入電阻的正極與輸出二極管的正極相連接，輸出二極管的負極為無源峰值跟隨電路的輸出端，第一電阻器的一端與共接的輸入二極管的正極和輸出二極管的正極相連接，第一電阻的另一端與電源相連接，第二電阻器的一端、電容器的一端均與輸出二極管的負極相連接，第二電阻器的另一端、電容器的另一端均接信號地。本實用新型的無源峰值跟隨電路具有較快的響應速度和較高的可靠性，且其成本較低，能夠滿足峰值檢測電路的需求。
- 專利類型實用新型
- 申請人蘇州愛科博瑞電源技術有限責任公司;
- 發明人馮廣義;田學武;常軍;
- 地址215163 江蘇省蘇州市高新區科技城昆侖山路189號
- 申請號CN201320700859.4
- 申請時間2013年11月07日
- 申請公布號CN203572869U
- 申請公布時間2014年04月30日
- 分類號G01R19/04(2006.01)I;
