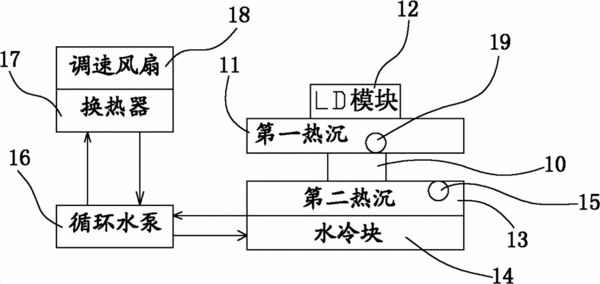

摘要：本發明公開了一種光纖耦合模塊的溫控散熱系統，包括熱電致冷芯片、第一熱沉、LD模塊、第二熱沉、水冷塊、溫度開關、循環水泵、換熱器以及調速風扇；其中，所述熱電致冷芯片設置有熱端和冷端，所述第一熱沉和第二熱沉分別安裝在熱電致冷芯片的冷端和熱端上，所述溫度開關安裝在第二熱沉上，所述LD模塊安裝在第一熱沉上，所述水冷塊安裝在第二熱沉上，所述調速風扇上安裝有換熱器，所述循環水泵分別位于換熱器和水冷快前方。本發明優點在于通過采用局部循環水散熱工藝，TEC制冷片控溫技術，有效地解決了激光電源體積小、設計緊奏等問題；通過對光纖耦合模塊工作溫度的監測與控制，進一步提高了溫控的可靠性，保證了半導體激光器的散熱性能。
- 專利類型發明專利
- 申請人北京國科世紀激光技術有限公司;
- 發明人樊仲維;魏星;張正祥;
- 地址100192 北京市海淀區西小口路66號東升科技園北領地，C區7號樓二層
- 申請號CN201110136672.1
- 申請時間2011年05月25日
- 申請公布號CN102570289B
- 申請公布時間2013年07月17日
- 分類號H01S5/024(2006.01)I;
