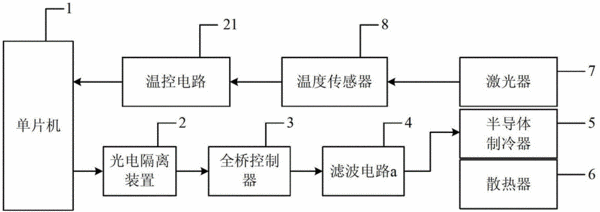

摘要：本發明提供一種基于全橋控制器對激光器實現雙向溫控的系統，主要由依次相連的單片機、光電隔離裝置、全橋控制器、半導體制冷器、激光器、溫度傳感器與溫控電路構成，半導體制冷器設置在激光器與散熱器之間；放大電路將溫度傳感器輸出的激光器溫度信號轉化為電壓信號，經濾波后輸入單片機中，單片機對其進行PID數字計算，將計算結果轉換為PWM信號輸出至光電隔離器中，光電隔離器將PWM信號中的弱控制信號與后級制冷部分互相隔離后輸入全橋控制器中，全橋控制器輸出全橋控制信號以控制半導體制冷器加熱或制冷。本發明可允許最高550V橋電壓輸入、具有自動調節并控制死區時間的功能，可提高抗干擾能力，可控制半導體制冷器對激光器進行加熱或制冷。
- 專利類型發明專利
- 申請人武漢博激世紀科技有限公司;
- 發明人黃緒華;歐陽文;
- 地址430074 湖北省武漢市東湖高新科技園關山二路特一號國際企業中心四棟5層2號
- 申請號CN201210281808.2
- 申請時間2012年08月09日
- 申請公布號CN102801104A
- 申請公布時間2012年11月28日
- 分類號H01S5/024(2006.01)I;G05D23/20(2006.01)I;
